產品簡介:

　　該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位必備的耐壓設備。

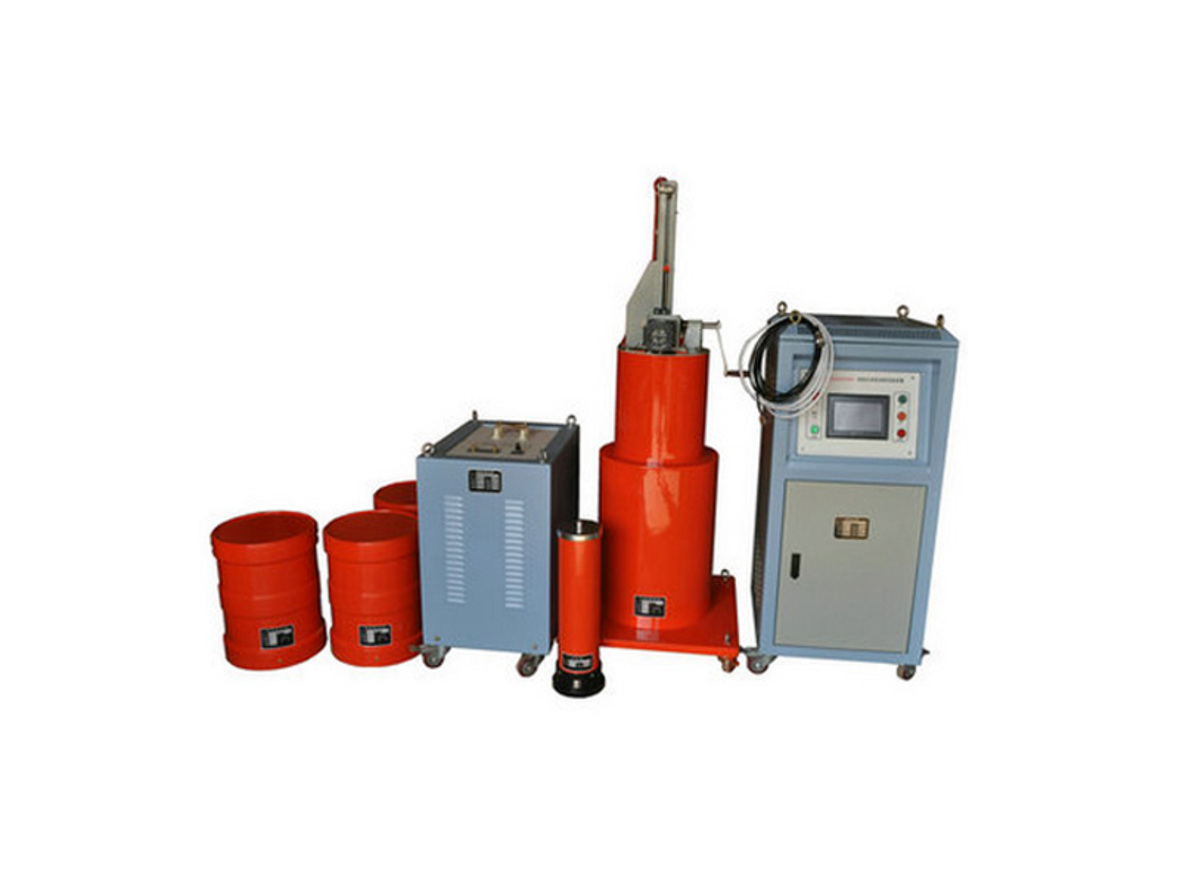

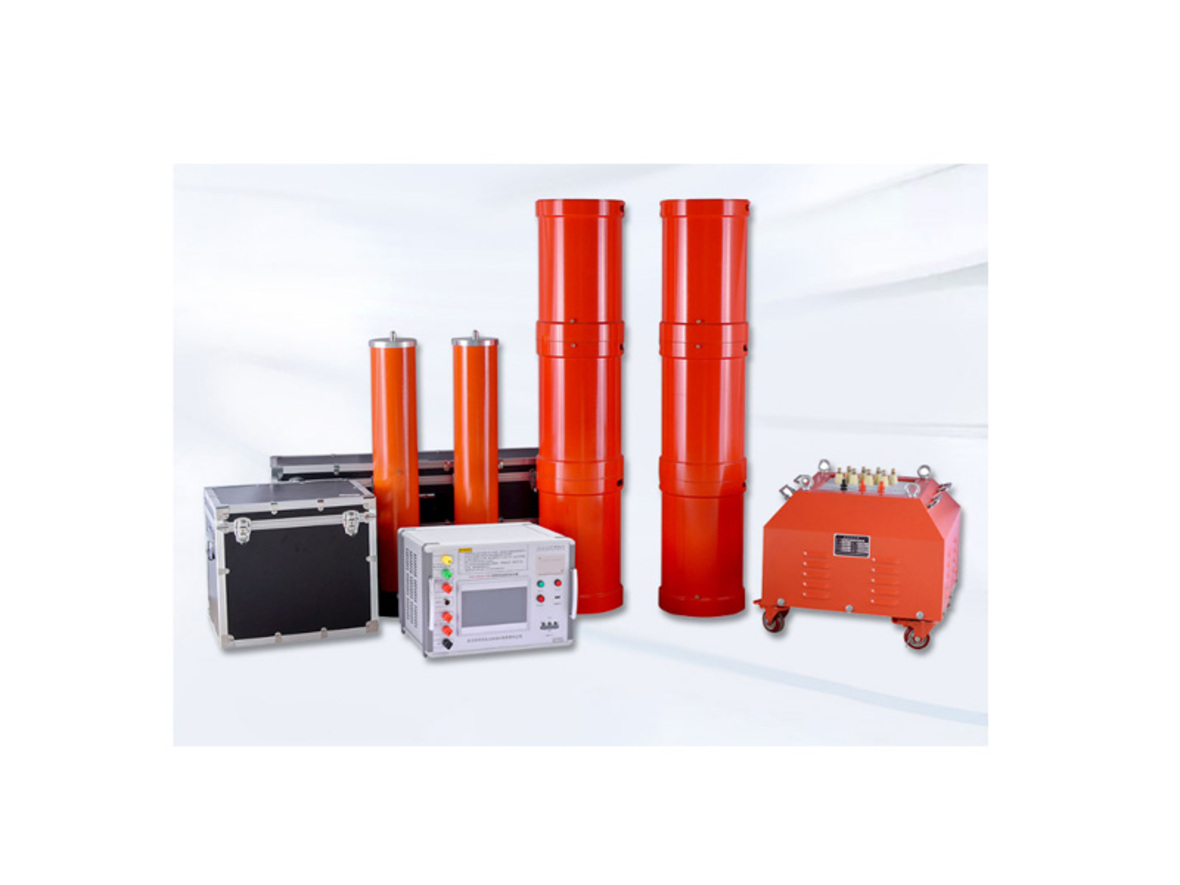

　　該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器(選配)組成。

　　產品別稱：

　　串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置

　　主要特點：

　　1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。

　　2、整個裝置單件重量很輕，便于現場使用。

　　3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。

　　4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

　　5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

　　6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

　　產品參數：

　　工作環境

　　環境溫度 -100oC-50oC

　　相對濕度 ≤90%RH

　　海拔高度 ≤1000m

　　裝置主要技術參數及功能

　　額定容量 324kVA

　　輸入電源 三相380V電壓，頻率為50Hz

　　額定電壓 54kV

　　額定電流 6A

　　工作頻率 30-300Hz

　　裝置輸出波形 正弦波

　　波形畸變率 輸出電壓波形畸變率≤1%

　　工作時間 額定負載下允許連續60min;過壓1.1倍1分鐘

　　溫升 額定負載下連續運行60min后溫升≤65K

　　品質因素 裝置自身Q≥30(f=45Hz)

　　保護功能 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

　　測量精度 系統有效值1.5級

　　激勵變壓器

　　額定容量 9kVA

　　輸入電壓 0-400V，單相

　　輸出電壓 3kV

　　結構 干式

　　重量 約50kg

　　變頻電源

　　額定輸出容量 18kW

　　工作電源 380±10%V(三相)，工頻

　　輸出電壓 0-400V，單相

　　額定輸入電流 45A

　　額定輸出電流 45A

　　電壓分辨率 0.01kV

　　電壓測量精度 1.5%

　　頻率調節范圍 30-300Hz

　　頻率調節分辨率 ≤0.1Hz

　　頻率穩定度 0.1%

　　運行時間 額定容量下連續60min

　　噪聲水平 ≤50dB

　　高壓電抗器

　　額定容量 54kVA

　　額定電壓 27kV

　　額定電流 2A

　　電感量 68H/單節

　　品質因素 Q≥30(f=45Hz)

　　結構 干式

　　重量 約75kg

　　電容分壓器

　　額定電壓 60kV

　　高壓電容量 2500pF

　　介質損耗 tgσ≤0.5%

　　分壓比 1000：1

　　測量精度 有效值1.5級

　　重量 約10kg
